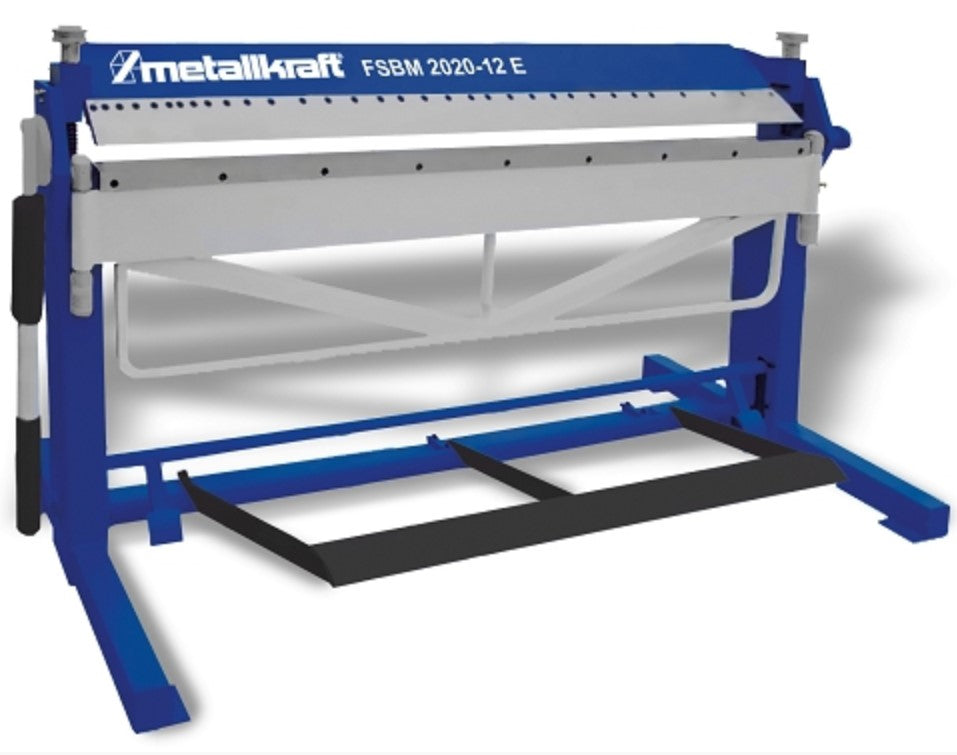

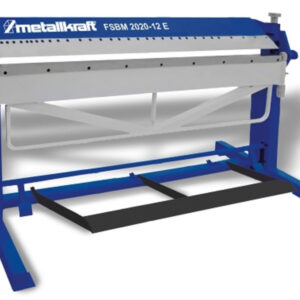

Metallkraft 3772130 FSBM 2020-12 E Piegatrice a grembiale barra superiore spessore 1,2 mm larghezza,lavoro 2020 mm
?Il bloccaggio del pezzo in lavorazione avviene tramite pedale,
quindi entrambe le mani rimangono libere per l’alimentazione del materiale
Diverse varianti di utensili disponibili E, S2, HS2 e HSG
Il potente cilindro ausiliario facilita la piegatura
Passaggio successivo tra guancia superiore e inferiore fino a 25 mm
Cuscinetti autolubrificanti
Pressione di serraggio della trave superiore tramite viti a
testa zigrinata antiscivolo facilmente regolabili
Regolazione dello spessore del materiale tramite vite zigrinata
Arresto regolabile per angolo di piegatura
Dettagli dell’attrezzatura:
Con strumenti a collo d’oca segmentati, barra di piegatura
segmentata e supporto del letto segmentato
I segmenti hanno una durezza di HRC24-26
Nota sui dati tecnici:
Spessore lamiera max.: Dati prestazionali basati su materiale
con resistenza alla trazione 400 N/mm2
Capacit?? di flessione VA: fattore 0,75
Capacit?? di flessione alluminio: fattore 1,2
Per piegare VA sono necessari utensili superiori temprati
quindi entrambe le mani rimangono libere per l’alimentazione del materiale
Diverse varianti di utensili disponibili E, S2, HS2 e HSG
Il potente cilindro ausiliario facilita la piegatura
Passaggio successivo tra guancia superiore e inferiore fino a 25 mm
Cuscinetti autolubrificanti
Pressione di serraggio della trave superiore tramite viti a
testa zigrinata antiscivolo facilmente regolabili
Regolazione dello spessore del materiale tramite vite zigrinata
Arresto regolabile per angolo di piegatura
Dettagli dell’attrezzatura:
Con strumenti a collo d’oca segmentati, barra di piegatura
segmentata e supporto del letto segmentato
I segmenti hanno una durezza di HRC24-26
Nota sui dati tecnici:
Spessore lamiera max.: Dati prestazionali basati su materiale
con resistenza alla trazione 400 N/mm2
Capacit?? di flessione VA: fattore 0,75
Capacit?? di flessione alluminio: fattore 1,2
Per piegare VA sono necessari utensili superiori temprati
| CARATTERISTICHE TECNICHE | |
| Larghezza di lavoro | mm 2.020 |
| Max spessore lamiera | mm 1,2 |
| Angolo di curvatura | 135?? |
| Segmentazione – mm | 25-30-35-40-45-50-75-100-150-200-250-250-270-500 |
| PEV | 1 |
| Capacit?? di piegatura | 235N/mm2?? ?1,2 mm |
| Acciaio inossidabile | 0,7 mm |
| Alluminio | 1,4 mm |
| Lunghezza | 2290 mm |
| Larghezza/profondit?? | 820 mm |
| Altezza | 1180 mm |
| Peso | 540kg |
