SERRMAC R32 E 380V CON DISCESA AUTOMATICA 30003 E MANDRINO 3-16 MM 9460003

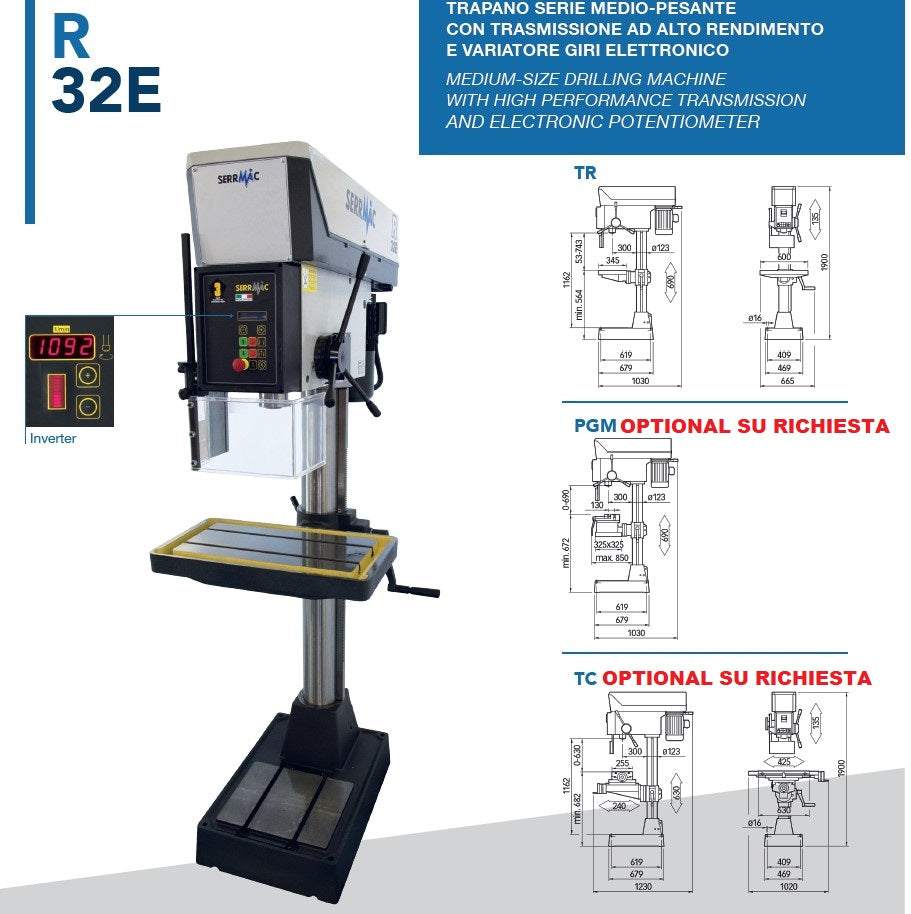

Trapano serie medio pesante con trasmissione elettronica tramite INVERTER
I trapano R32 con trasmissione elettronica continua regolata tramite INVERTER

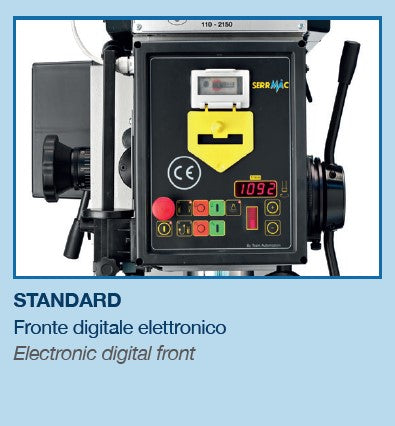

Il pannello di controllo a membrana con Display indicatore del numero di giri,consente una facile e
immediata regolazione dei parametri.

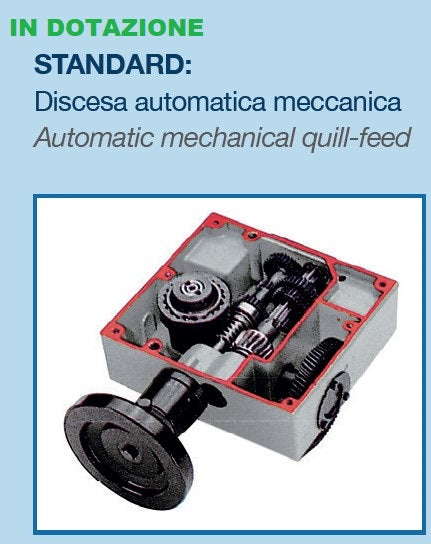

Funzionamento sintetico della discesa automatica :
E’ presente un tamburo graduato dove viene selezionata la profondit?? che deve forare e una leva da selezionare per farla scendere. La discesa ha 3 tipi di velocit?? che sono sempre rapportati al numero di giri del mandrino.
CONFIGURAZIONI DI SERIE
Display con contagiri digitale.
Filettatura.
E’ conforme alla direttiva macchine 2006/42/CE e alle seguenti disposizioni
legislative:
Direttiva EMC 2014/30/UE (Direttiva sulla compatibilit?? elettromagnetica),
ed alle norme:
EN 12717, (Sicurezza del macchinario. Trapani),
EN 60204—1 (Sicurezza del macchinario—Equipaggiamento elettrico delle
macchine— Parte1: Requisiti generali),
Valori determinati in conformit?? alleprocedure di rumorosit?? indicata nelle
norme EN ISO 3746 e EN ISO 11202.
Nota — La somma di un valoremisurato di emissione sonora e dell??incertezza
ad essa associato rappresenta il limite superiore del campo dei valori
verosimilmente riscontrabili nelle misurazioni.
Mandrino Autocentrante da 0-13 mm ( Art. 9460001 ) NON INCLUSO DA PREVENTIVARE.
Si consiglia sostituzione olio ogni cica 1000 ore di lavoro a seguire marche e tipologie lubrificanti consigliate ( ISO 3498 – UNI 7164 ):
AGIP = Riempimento DA : Blasia 150 Oliare : Exidia HG 68 Ingrassare : GR MU EP2
TOTAL = Riempimento DA : Carter EP 150 Oliare : Drosera MS 68 Ingrassare : Multis 2
ESSO =? Riempimento DA : Spartan EP 150 Oliare : Febis K 68 Ingrassare : Beacon 2
SHELL =? Riempimento DA : Omala 150 Oliare : Tonna T 68 Ingrassare : Alvania R2
I trapano R32 con trasmissione elettronica continua regolata tramite INVERTER
Il pannello di controllo a membrana con Display indicatore del numero di giri,consente una facile e
immediata regolazione dei parametri.
Funzionamento sintetico della discesa automatica :
E’ presente un tamburo graduato dove viene selezionata la profondit?? che deve forare e una leva da selezionare per farla scendere. La discesa ha 3 tipi di velocit?? che sono sempre rapportati al numero di giri del mandrino.
CONFIGURAZIONI DI SERIE
Display con contagiri digitale.
Filettatura.
E’ conforme alla direttiva macchine 2006/42/CE e alle seguenti disposizioni
legislative:
Direttiva EMC 2014/30/UE (Direttiva sulla compatibilit?? elettromagnetica),
ed alle norme:
EN 12717, (Sicurezza del macchinario. Trapani),
EN 60204—1 (Sicurezza del macchinario—Equipaggiamento elettrico delle
macchine— Parte1: Requisiti generali),
Valori determinati in conformit?? alleprocedure di rumorosit?? indicata nelle
norme EN ISO 3746 e EN ISO 11202.
Nota — La somma di un valoremisurato di emissione sonora e dell??incertezza
ad essa associato rappresenta il limite superiore del campo dei valori
verosimilmente riscontrabili nelle misurazioni.
Mandrino Autocentrante da 0-13 mm ( Art. 9460001 ) NON INCLUSO DA PREVENTIVARE.
Si consiglia sostituzione olio ogni cica 1000 ore di lavoro a seguire marche e tipologie lubrificanti consigliate ( ISO 3498 – UNI 7164 ):
AGIP = Riempimento DA : Blasia 150 Oliare : Exidia HG 68 Ingrassare : GR MU EP2
TOTAL = Riempimento DA : Carter EP 150 Oliare : Drosera MS 68 Ingrassare : Multis 2
ESSO =? Riempimento DA : Spartan EP 150 Oliare : Febis K 68 Ingrassare : Beacon 2
SHELL =? Riempimento DA : Omala 150 Oliare : Tonna T 68 Ingrassare : Alvania R2
| CARATTERISTICHE TECNICHE | |
| Trasmissione | Inverter |
| Foratura ? Max (su acciaio HR 50) | mm 32 |
| Maschiatura M (su acciaio HR 50) | mm 20 |
| Attacco cono | CM3 – MT3 |
| Diametro colonna | mm 123 |
| Diametro canotto mandrino | mm 62 |
| Discesa Automatica Meccanica (art. 30003 INCLUSO) | 3 VELOCIT??: 0.05 – 0.1 – 0,2 mm/giri |
| Mandrino Autocentrante ( Art. 9460003 INCLUSO ) |
3-16 mm |

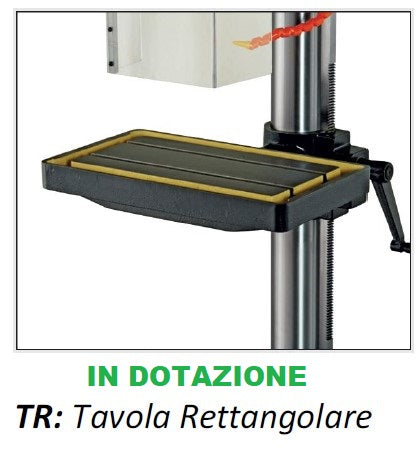

| Tavola rettangolare ( Art. TR ) | 600 X 345 mm |
| Corsa del mandrino | mm 135 |
| Interasse tra 2 cave a ??T?? | mm 125 |
| Larghezza delle cave a ??T?? | mm 14 |
| Trasmissione | Var. Elettronico (E) |
| N. velocit?? | Variabile |
| N. giri | rpm 125 ?C 2400 |
| Giri mandrino MIN–MAX 1/min | 100–2000 |
| Potenza motore | kW 2,2 |
| Lunghezza stimata cavo elettrico 4 x 25 16A | 2 metri |
| Alimentazione | V 380V 3~ (SU RICHIESTA VERSIONE 220V DA PREVENTIVARE ) |
| Dimensioni stimate (h x l x p) a colonna | 1.900 x 665 x 1.030 mm |
| Peso | Kg 370 |
| DOTAZIONE |
| TR: 600 x 345 mm Tavola rettangolare |
| Discesa automatica meccanica del mandrino 3 velocit??: 0,05 ?C 0,1 ?C 0,2 mm/giro ( art. 30003 ) |
| Mandrino Autocentrante 3-16 mm ( Art. 9460003 ) |
